臭氧催化氧化技術(shù)處理低濃度有機(jī)廢氣的實(shí)驗(yàn)研究
等離子體與催化劑結(jié)合去除VOCs 是近年來備受關(guān)注的一種技術(shù)，臭氧氧化技術(shù)可應(yīng)用于起燃溫度低的低濃度VOCs 的處理。臭氧必須在適宜溫度下進(jìn)行，較高溫度會使臭氧迅速分解為氧氣，因此將臭氧與催化劑結(jié)合，在低溫下產(chǎn)生協(xié)同作用，能達(dá)到良好的催化氧化效果。低溫等離子體催化氧化技術(shù)適用于低濃度VOCs 的凈化，在常壓常溫下反應(yīng)迅速，具有良好的應(yīng)用前景。本實(shí)驗(yàn)就對臭氧等離子等溫催化氧化甲苯進(jìn)行了實(shí)驗(yàn)研究。
1 儀器與方法
1. 1 實(shí)驗(yàn)原料和設(shè)備
氣相色譜 ，馬弗爐 ，臭氧發(fā)生器，鼓風(fēng)干燥箱，電子恒溫水浴鍋 ，氧化鋁，硝酸銅( AＲ 級) ，硝酸錳( AＲ 級) ，硝酸鈰( AＲ 級) ，甲苯( AＲ 級) 。
1. 2 催化劑的制備
本實(shí)驗(yàn)采用熱吸附法制備催化劑，活性組分選用硝酸銅、硝酸錳、硝酸鈰的單一或組合，將其配置成溶液; 將γ-Al2O3載體放入溶液中浸漬24h，加熱煮沸，將浸漬后的γ － Al2O3于鼓風(fēng)干燥箱中110℃下干燥12h，后置于馬弗爐中在550℃下焙燒5h。
1. 3 催化劑性能評價
臭氧低溫催化氧化低濃度甲苯的評價裝置如圖1 所示。來自鋼瓶的氮?dú)猓宦吠ㄟ^質(zhì)量流量計通入置于水浴鍋里的甲苯鼓泡瓶，產(chǎn)生甲苯，另一路作為平衡氣與甲苯混合。氧氣經(jīng)臭氧發(fā)生器產(chǎn)生臭氧，與甲苯氮?dú)饣旌虾筮M(jìn)入反應(yīng)器，進(jìn)行臭氧催化氧化。原料和尾氣都經(jīng)臭氧分析儀檢和氣相色譜分別檢測臭氧及甲苯濃度。對比實(shí)驗(yàn)中，甲苯氮?dú)庵苯舆M(jìn)入反應(yīng)器進(jìn)行催化氧化，不于臭氧混合，原料氣和尾氣測定甲苯濃度。
1. 4 氣相色譜檢測條件
2 結(jié)果與討論
2. 1 不同活性組分對催化劑性能的影響

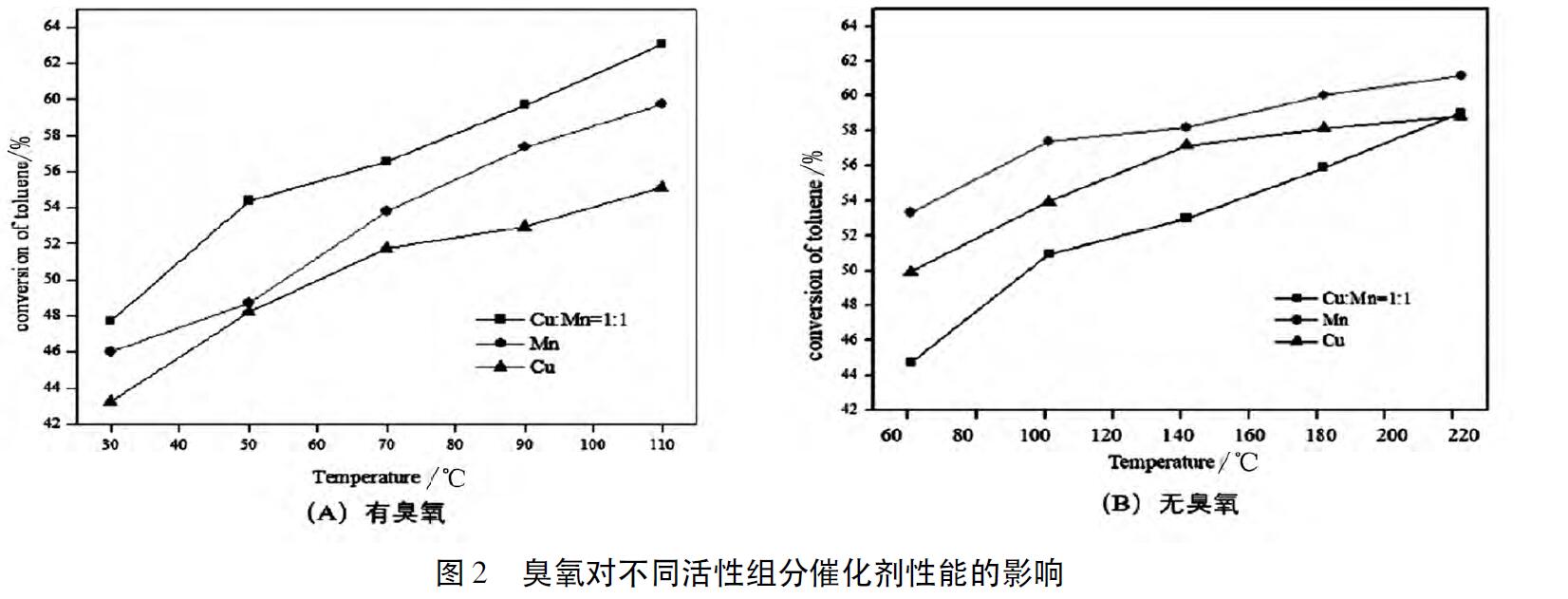

實(shí)驗(yàn)中甲苯濃度為15mg /L，臭氧濃度為3. 0mg /L，催化劑用量為0. 5mL，空速為10000h － 1。采用熱吸附法分別制備以γ －Al2O3為載體，活性組分為CuO、MnO2及物質(zhì)的量比為1∶1 的銅錳復(fù)合氧化物催化劑，其中均為負(fù)載量5%。評價結(jié)果如圖2。
由圖2 可知，有臭氧存在的情況下，催化劑在30 ～ 110℃范圍內(nèi)可對甲苯產(chǎn)生良好的催化效果，無臭氧存在時，要達(dá)到相同催化效果，溫度需要60 ～ 220℃，臭氧的存在可降低反應(yīng)溫度，且臭氧的存在可以可改善銅錳復(fù)合氧化物催化劑的催化效果，使其要優(yōu)于活性組分為CuO、MnO2的催化劑，表明臭氧可起到增強(qiáng)金屬協(xié)同效果的作用。
2. 2 負(fù)載量對催化劑性能的影響

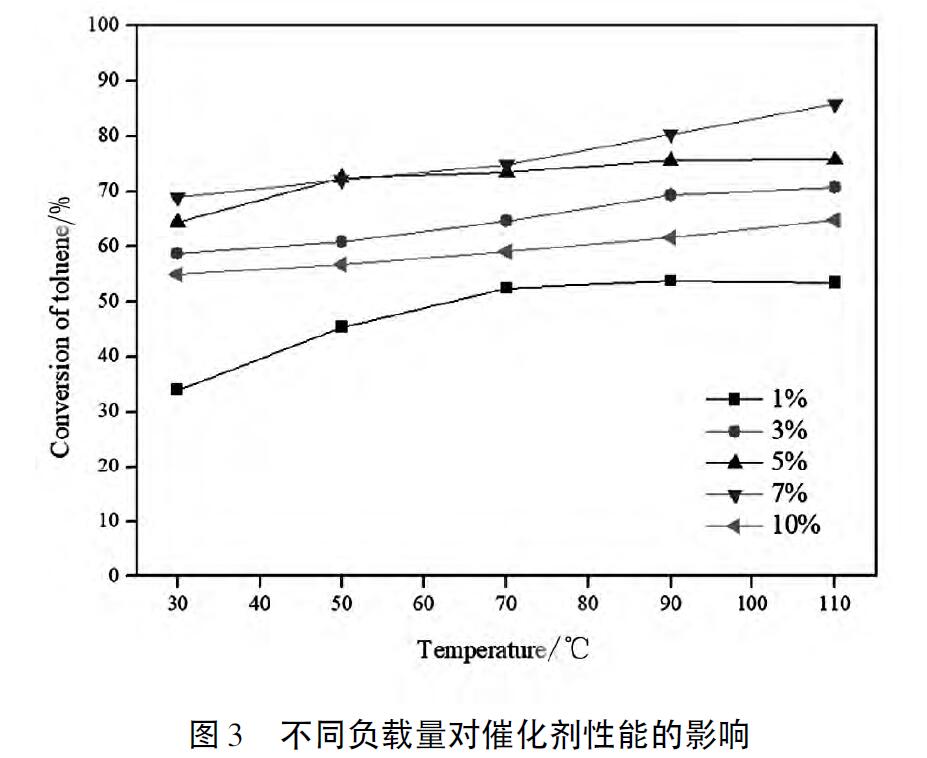

上述實(shí)驗(yàn)中活性較強(qiáng)的物質(zhì)的量比Cu∶Mn = 1∶ 1 的復(fù)合氧化物催化劑，分別制備不同負(fù)載量的5 組催化劑，負(fù)載量分別為1%、3%、5%、7%、10%。活性評價結(jié)果如圖3 所示。
活性組分添加量的不同，會影響催化劑的活性。由圖3 可知，低濃度負(fù)載時，催化劑的活性隨著負(fù)載量的增加而增強(qiáng)。當(dāng)負(fù)載量超過5%以后，活性的增加速率變小，原因是活性組分較少時，活性組分能均勻分布在載體上?；钚越M分過多時，會堵塞催化劑孔道，當(dāng)負(fù)載量繼續(xù)增大，還會造成催化效率下低，由此確定很佳負(fù)載量為5%。
2. 3 負(fù)載量對催化劑性能的影響

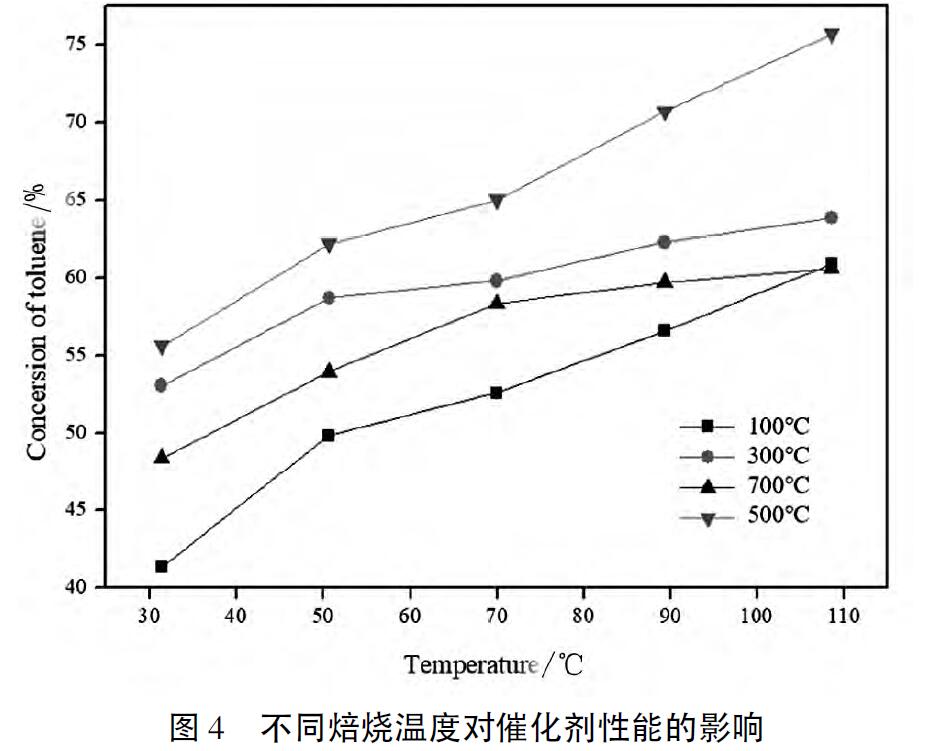

實(shí)驗(yàn)中所用催化劑選用Cu、Mn 兩種活性組分，制備物質(zhì)的量比Cu∶Mn = 1∶1 的復(fù)合氧化物催化劑，負(fù)載量為5%，考察不同的焙燒溫度，對催化劑活性的影響?；钚栽u價結(jié)果如圖4 所示。
由圖4 可知，當(dāng)焙燒溫度低于500℃時，隨著溫度升高，催化劑活性提高，在500℃時活性達(dá)到很強(qiáng)，原因是較低的焙燒溫度使復(fù)合氧化物催化劑無法形成穩(wěn)定化合物。當(dāng)焙燒溫度過高時，
3 結(jié)論
本實(shí)驗(yàn)采用熱吸附法制備催化劑，活性組分選用硝酸銅、硝酸錳、硝酸鈰的單一或組合，對臭氧等離子體等溫催化氧化甲苯進(jìn)行了催化劑性能評價。實(shí)驗(yàn)結(jié)果表明，有臭氧存在下，催化劑的反應(yīng)溫度明顯下降，且活性組分為物質(zhì)的量比Cu∶Mn = 1∶1 的復(fù)合氧化物、很佳負(fù)載量為5%、焙燒溫度在500℃時，催化劑的活性很佳。
