臭氧催化劑的SEM 與BET 分析
臭氧催化劑的SEM 分析
對臭氧催化劑進行SEM 分析，結果如圖1 所示．由圖1 可知：焙燒前催化劑表面有極少或沒有褶皺，呈塊狀結構；而焙燒后催化劑表面褶皺豐富，有明顯的孔道和縫隙，以活性炭為載體的Mn-Cu-Ce 復合催化劑的活性組分均勻分布在活性炭上，顆粒的致密度與原料相比明顯提高，成層狀分布，有著巨大的比表面積，因而活性位點豐富，催化活性強．
圖1燒制前后催化劑的掃描電鏡圖
臭氧催化劑BET 分析
根據吸脫附等溫線，對制備的催化劑分別進行BET 分析，利用BET 方法計算出催化劑的比表面積，BJH 法測定其孔徑分布、孔徑大小和孔體積．自制復合催化劑的氮氣吸附–脫附曲線和孔徑分布如圖2 和圖3 所示，該催化劑的孔體積、孔徑及比表面積數據見表1．

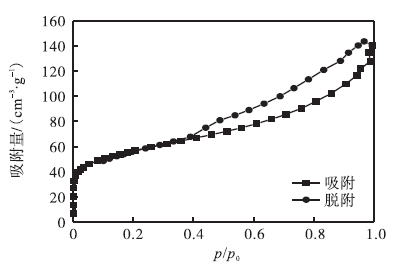

圖2 催化劑的氮氣吸附–脫附曲線

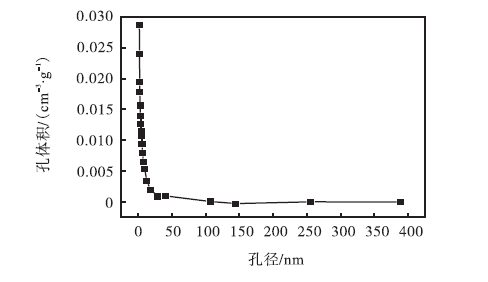

圖3 催化劑成品的孔徑分布圖

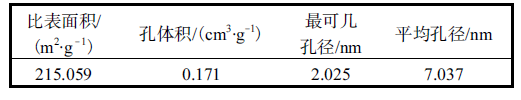

表1 復合催化劑的孔徑、孔體積及比表面積
根據國際純化學與應用化學聯合會(IUPAC)提出的吸附等溫線的類型，該曲線顯示出了典型的Ⅳ型等溫線和H4 型的磁滯回線的形狀．曲線在低壓部分緩慢上升并呈現向上微凸的形狀，由于在中等壓力段發生毛細凝聚現象，等溫線迅速上升，并出現了回滯環，這也表明了自制催化劑材料屬于裂隙孔．在接近飽和蒸氣壓時曲線急劇上升，并且沒有出現明顯的飽和吸附平臺，也說明催化劑中同時存在一定的中孔和大孔．
